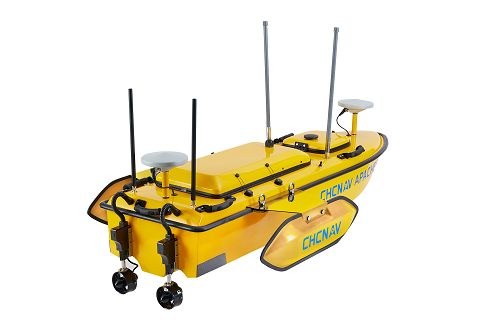

Гидрографический комплекс Apache6

Гидрографический комплекс Apache6

0,00p.Цена
НДС Включая |

Основные преимущества

  • Модульная конструкция
  • Встроенная инерциальная система IMU
  • Лазерный сканер (опционально)

Для эффективного выполнения гидрографических работ там, где требуется детальная топографическая съёмка дна, а также в местах, куда доступ человека ограничен или нежелателен, используются многолучевые эхолоты (МЛЭ). Применение многолучевых эхолотов по сравнению с однолучевыми в десятки раз увеличивает ширину полосы сканирования и существенно улучшает качество и производительность выполнения работ. Принцип действия многолучевых эхолотов основан на формировании трансдьюсером пучка узких лучей, расходящихся веером в плоскости, перпендикулярной направлению движения судна.

МЛЭ NORBIT, применяемый в Apache 6, состоит из процессорного блока (объединенного с мощным компьютером с прикладным программным обеспечением типа Qincy, для выполнения многолучевой съемки), передающей и принимающей гидроакустических антенн. Обязательным дополнением к самому многолучевому эхолоту являются:

  • датчик скорости звука - измерение скорости звука в воде в режиме реального времени;
  • двухантенный GNSS-приёмник - определение координат и курса судна, точного времени;
  • инерциальная система - для определения значений качки, поперечного и продольного кренов;

Данные с этих датчиков, передаваемые в реальном времени в процессор, учитываются при определении глубин.

БПВА Apache 6 построен на зарекомендовавшей себя платформе Apache 3 и 5, но строение корпуса оптимизировано для использования с многолучевыми эхолотами (МЛЭ) Norbit.

Круизная скорость судна составляет до 2.5 м/с, что позволяет выполнять съёмку со скоростью до 1 кв.км. за рабочий день.

Управление судном осуществляется либо в автоматическом (на большей части маршрута), либо в ручном режиме (в сложных условиях) на расстоянии до 2 км.
